精密五金配件

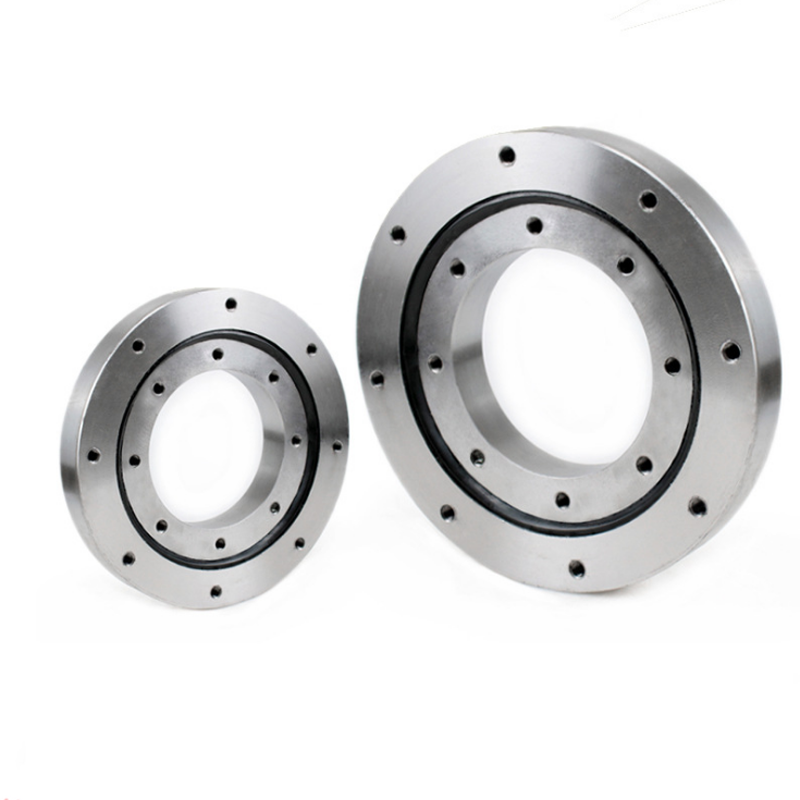

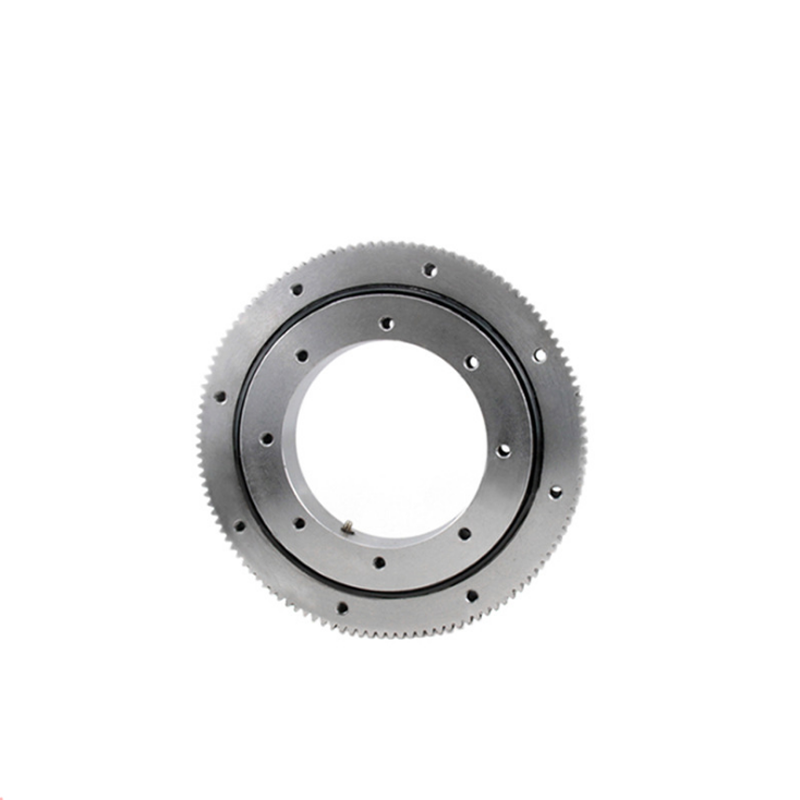

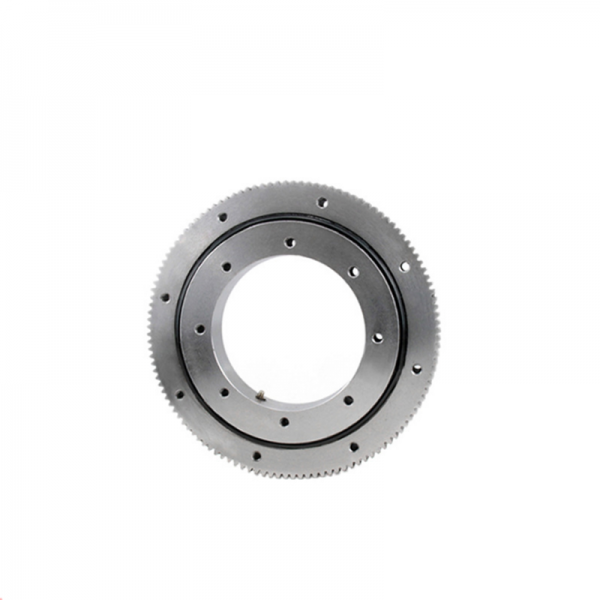

010.20.250回转支撑轴承

品牌:鑫昌晟
型号:010.20.250
内径:70(mm)
外径:330(mm)
厚度:60(mm)
保持架及其材料:V满装滚动体(无保持架)
用途:通用
样品或现货:现货
滚动体列数:单列
使用特性:耐腐蚀
轴承材质:渗碳轴承钢(表面硬化型)
密封防尘形式:M
滚动体类型:支柱孔滚子
密封盖:双面密封
滚动体:钢球
精度等级:P0

    单排球内齿式



    单排四点接触球式回转支承结构特点、性能、适用范围



    单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。



    注:1n1为润滑油孔数。油杯M10×1 JB/T7940.1~JB/T7940.2。根据应用情况用户可指定油孔位置



    2n-φ可改为螺纹孔,螺纹直径M,螺纹深度2M







    3、齿轮圆周力为最大圆周力,额定圆周力取其1/2



    4“k”为削顶系数。



    双排球内齿式



    双排球式回转支承结构特特点、性能、适用范围



    双排球式回转支承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。



    注:1n1为润滑油孔数。油杯M10×1 JB/T7940.1 ~JB/T7940.2。根据应用情况用户可指定油孔位置。



    2、n-φ可改为螺纹孔,螺纹直径M,螺纹深度2M



    3、表内齿轮圆周力为最大圆周力,额定圆周力取其1/2



    4、 “k”为削顶系数。





    公司主导产品为回转支承(转盘轴承),广泛应用于工程机械、建筑机械、冶金矿业机械、船舶港口机械、环保机械、轻工机械、石油化工机械、工程车辆、军工装备、风力发电等行业。产品型号覆盖150mm—4500mm各种标准与非标规格,是风力发电、塔机、汽车起重机、混凝土输送泵车等工程机械、港口设备、风力能源、建筑机械和矿山机械的重要配套产品。公司产品精度高、寿命长、质优价廉,售后服务完善,受到国内外客户高度赞誉。公司已通过ISO9001国际质量体系认证,产品销往全国各地,并出口亚洲、欧洲、美洲等三十多个国家和地区。



    我们始终坚持“质优价廉,诚实守信”的企业经营理念,为新老客户提供优质的产品与完善的服务。

    公司产品:单排球式(01系列、HS系列、Q系列)、双排球式(02系列)、三排滚柱式(13系列)、单排交叉滚柱式(11系列)、双列球式(07系列)及轻型六大系列回转支承。
